SYS400
◆ 创新光源设计◆ 优越的解码性能
◆ 简易的配置方式
◆ 灵巧的机身结构
◆ 工业级防护等级
◆ 丰富的通讯接口
产品介绍

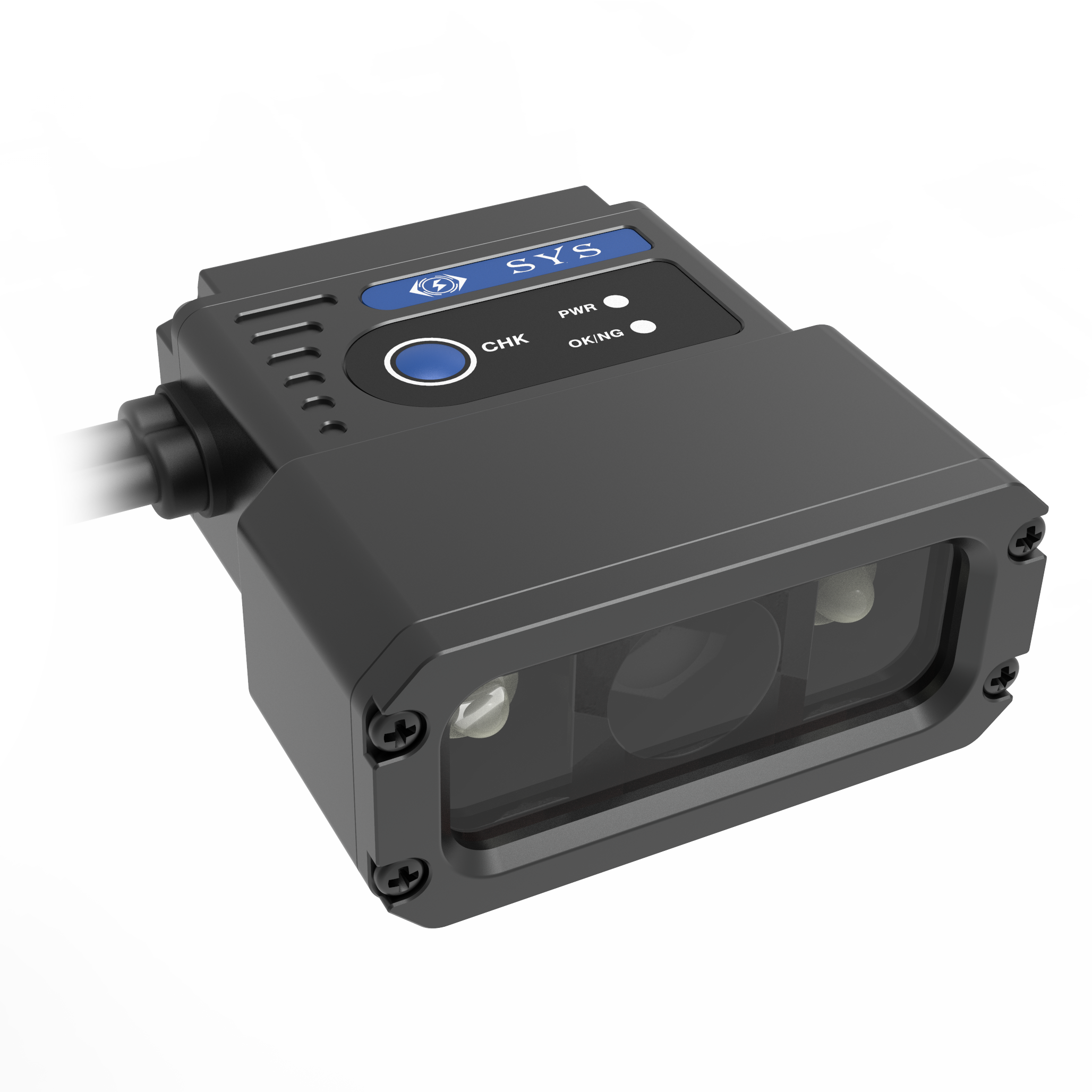

全新的固定式工业条码扫描器SYS400，采用新一代工业解码算法，拥有强大的条码读取能力，可快速识读镭雕、喷墨等直接元件标识的条码。SYS400内置灵活且功能强大的红色、白色光源(可选配)，2组LED光源可单独控制。可以适应不同的扫描场景。它体积小巧,适用于在较为紧凑的工业环境中，IP65的防护等级保证了它可以处理各种恶劣复杂的工作环境。另外配置了RS232 端口以及USB 端口，支持USB-COM、USB-HID模式，并支持 IO 输入输出端口，满足用户不同应用场景下的多种接口配置需求,是应用在电子、汽配、金属制造业、新能源等行业的理想产品。
设备参数
| 型号 | SYS400 标准版 | SYS400 M12版本 | SYS400 CS/C口版本 | |||||||
| SYS400xx-HR | SYS400xx-SR | SYS400xx-MR | SYS400xx-ER | SYS400xx-xxT | SYS400xx-xxG | SYS400xx-xxJ | SYS400-CS | |||
| 类别 | 高分辨率 | 近距离 | 中距离 | 远距离 | 广角 | 窄角 | 超窄角 | 定制 | ||
|
图像 传感器 |
传感器类型 | 全局快门CMOS图像传感器 | ||||||||
| 分辨率 | 1280x800 | |||||||||
| 色彩 | 黑白 | |||||||||
| 帧率 | 60fps | |||||||||
| 照明 | 光源 | 红白可选，8颗高亮LED | 红色，2颗超亮LED | 无 | ||||||
| 电气规格 | 输入电压 | 5~24V DC ±10% | ||||||||
| 功率 | <2.5W | |||||||||
| IO | 输入 | 1路光耦隔离输入，支持NPN，PNP接入方式 | ||||||||
| 输出 | 1路光耦隔离输出，支持NPN，PNP，开关控制方式 | |||||||||
| 通讯接口 | USB | USB-COM，USB-HID | ||||||||
| 串口 | RS232C，支持no protocol，ModBus RTU协议 | |||||||||
| 读取规格 | 识别码制 | 2D | PDF 417, MicroPDF417, DataMatrix, Maxicode, QR code, MicroQR, Aztec, Hanxin, Vericode，etc. | |||||||
| 1D | Code 128, Code 39, Code 93, Code 11, Interleaved 2 of 5, Codabar, GS1 DataBar, UPC, EAN etc. | |||||||||
| 分辨率小达 | 0.08mm | 0.127mm | 0.2mm | 0.33mm | 0.27mm | 小达0.04mm | 小达0.01mm | |||
| 视场角度 | 水平：40.5°，垂直：31° |
水平：60° 垂直：37° |
水平：17° | 水平：13° | - | |||||
| 聚焦位置 | 距离窗口 | 40mm | 70mm | 120mm | 180mm | 100mm | 多个位置可选 | 可调节 | ||
| 视野范围 | 长(mm)x宽(mm) | 28 x 17 | 50 x 31 | 90 x 54 | 140 x 80 | 110 x 68 | 由聚焦位置和视场角度决定 | 由聚焦位置和镜头角度决定 | ||
| 结构参数 | 尺寸 | 长x宽x高 | 50mm x 25mm x39.5mm | 50mm x 25mm x 63.5mm | 50mm x 25mm x 40.7mm | |||||
| 重量 | 约110g | 约205g | >110g | |||||||
| 环境参数 | 温度 | 工作温度 | -10℃~+50℃ | |||||||
| 存储温度 | -20℃~＋70℃ | |||||||||
| 湿度 | 5%~95% 无凝结 | |||||||||
| 静电防护 | ±8KV（直接放电） | |||||||||
| 防护等级 | IP65 | |||||||||
